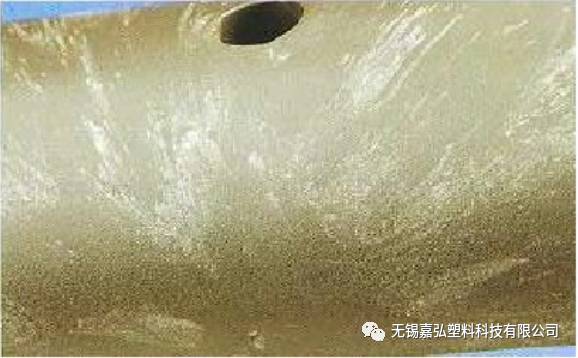

使用硬質(zhì)透明PVC膠粒做注塑生產(chǎn)過(guò)程中，很多人遇到過(guò)產(chǎn)品黑點(diǎn)產(chǎn)品黑紋，甚至產(chǎn)品發(fā)黃的情況，那么究竟是什么原因呢，請(qǐng)看下文。
PVC膠粒是熱敏感性材料，其注塑成型工藝性較差，原因是過(guò)高的熔膠溫度或過(guò)長(zhǎng)的受熱時(shí)間很容易使PVC分解，因此控制熔融溫度是注塑PVC產(chǎn)品的關(guān)鍵。熔化PVC原料的熱源來(lái)自兩方面即螺桿運(yùn)動(dòng)產(chǎn)生對(duì)塑料的剪切熱和機(jī)筒外壁的電阻絲加熱，而主要是螺桿運(yùn)動(dòng)的剪切熱，機(jī)筒的外加熱主要是機(jī)器起動(dòng)時(shí)提供熱源。由于PVC的熱傳導(dǎo)性能差，因此在加熱過(guò)程中，機(jī)筒內(nèi)外部塑料雖已加熱，但中間料仍處于冷凝狀態(tài)，甚至外圍部分已過(guò)熱分解，內(nèi)部可能還有未熔部分（因而PVC注塑經(jīng)常會(huì)出現(xiàn)黑紋黑點(diǎn)現(xiàn)象，令人頭疼不已）。
所有種種原因必須在螺桿料筒產(chǎn)品設(shè)計(jì)、模具設(shè)計(jì)、注塑工藝等作充分注意，對(duì)生產(chǎn)設(shè)備的選擇也很重要。下面就注塑PVC時(shí)應(yīng)注意的事項(xiàng)作一介紹，希望能對(duì)讀者有所幫助。

產(chǎn)品設(shè)計(jì)和模具設(shè)計(jì)上應(yīng)注意以下幾點(diǎn)：
1． 產(chǎn)品盡量不要有尖角或突變，厚度力求變化不大，以防止出現(xiàn)PVC解降變質(zhì)。
2． 模具應(yīng)有10以上的拔模斜度，予留約0.5%的收縮量。
3． 模具的流道設(shè)計(jì)應(yīng)注意幾點(diǎn)
a）、模具的注射口應(yīng)比射咀孔略大，并比主流道交錯(cuò)處直徑大，使PVC流入模腔不滯留和壓力得以平衡。
b）、盡量采用截接澆口，使熔渣不會(huì)流入產(chǎn)品和襝流道中的溫度降低、容易成型。
c）、澆口應(yīng)設(shè)計(jì)在產(chǎn)品較厚壁處，且闊度足夠，長(zhǎng)度較好在6—8mm之間，以使PVC料流入暢順。
d）、為養(yǎng)活壓力下降和易一脫模，流道較好是圓形，按產(chǎn)品大小及重量直徑在6—10mm間選擇。
4． 模具溫度應(yīng)有冷卻水控制裝置，使模溫能在30℃~60℃之間可控。
5． 模具應(yīng)表面光潔、鍍鉻防腐蝕。

注塑工藝應(yīng)注意以下事項(xiàng)：
1． 背壓應(yīng)控制在1Mpa左右，過(guò)高背壓會(huì)產(chǎn)生過(guò)大剪切力，使PVC過(guò)熱分解。同時(shí)應(yīng)在熔膠過(guò)程采用多級(jí)背壓控制。開始時(shí)，螺桿有效長(zhǎng)度長(zhǎng)，應(yīng)背壓較低，隨著螺桿有效長(zhǎng)度減少，應(yīng)適當(dāng)增加背壓補(bǔ)償熱量減少。回料終止前一小段，又應(yīng)降低背壓，防止漏涎。
2． 螺桿轉(zhuǎn)速應(yīng)因直徑不同而異。一般直徑＜60mm，則轉(zhuǎn)速為50-70rpm；直徑＞70mm，則轉(zhuǎn)速為20-50rpm，以防止剪切力過(guò)大而出現(xiàn)PVC降解。
3． 為使塑料注射入查腔內(nèi)，每處速度均一，一般注射速度要多段控制，其原則是慢起動(dòng)注射，隨著成型面積的逐漸增大而分須增加注射速率，以無(wú)裂紋和縮水痕為止，不能注射太快，以防止產(chǎn)品表面變剝蝕。
4． 注射過(guò)程中機(jī)筒的溫度應(yīng)控制在170-190℃之間。當(dāng)料筒溫度達(dá)到設(shè)定溫度時(shí)，應(yīng)起動(dòng)鼓風(fēng)機(jī)冷卻降溫，當(dāng)需升溫時(shí)，再停止吹風(fēng)加熱，以防止PVC過(guò)熱變質(zhì)。

由于硬質(zhì)透明PVC膠粒的性能特殊，所以選用專用PVC注塑機(jī)生產(chǎn)，其中要注意以下幾點(diǎn)：
1． 螺桿長(zhǎng)徑比應(yīng)是20：1較好，壓縮比在1：1.6-1：1.2之間。
2． 螺桿和射咀應(yīng)是專為PVC制造，表面鍍鉻。
3． 注射壓力、速度、背壓、溫度均可多級(jí)、精密控制。

較后在原料準(zhǔn)備上應(yīng)注意以下幾點(diǎn)要求：
1． 必須避免有其他塑料PVC原料中，引起PVC原料變質(zhì)。特別是注塑過(guò)其他原料時(shí)，一定要先清洗干凈機(jī)筒和螺桿內(nèi)的塑料，才能注塑PVC產(chǎn)品。（用PS料清凈螺桿、機(jī)筒）
2． 停機(jī)前一定要將PVC膠粒完全打凈，如長(zhǎng)時(shí)間停機(jī)，為防止PVC腐蝕機(jī)器，應(yīng)用PS料清干凈螺桿、機(jī)筒。
3． 當(dāng)硬質(zhì)透明PVC膠粒放置時(shí)間超過(guò)6個(gè)月，且環(huán)境高溫、潮濕，使用前應(yīng)用60-80℃溫度烘干1-2小時(shí)才能使用。

無(wú)錫嘉弘塑料科技有限公司擁有近30年硬質(zhì)透明PVC膠粒的研發(fā)、造粒生產(chǎn)經(jīng)驗(yàn),改性工程塑料的研發(fā)和生產(chǎn)經(jīng)驗(yàn);專業(yè)技術(shù)服務(wù)團(tuán)隊(duì)可為客戶提供一站式改性塑料系統(tǒng)解決方案。如想了解更多關(guān)于產(chǎn)品的信息，歡迎登錄我們的官網(wǎng)∶www.okqs.cn，咨詢?cè)诰€客服或撥打熱線。固話：0510-68755207 手機(jī)：15190220696，我們將竭誠(chéng)為您服務(wù)。

（免責(zé)聲明: 本站內(nèi)收錄的所有教程與資源均來(lái)自于互聯(lián)網(wǎng)，其版權(quán)均歸原作者及其網(wǎng)站所有，本站雖力求保存原有的版權(quán)信息，但由于諸多原因，可能導(dǎo)致無(wú)法確定其真實(shí)來(lái)源，請(qǐng)?jiān)髡咴彛∪绻鷮?duì)本站教程與資源的歸屬存有異議，請(qǐng)立即通知小編，情況屬實(shí)，我們會(huì)盡快予以刪除。）
